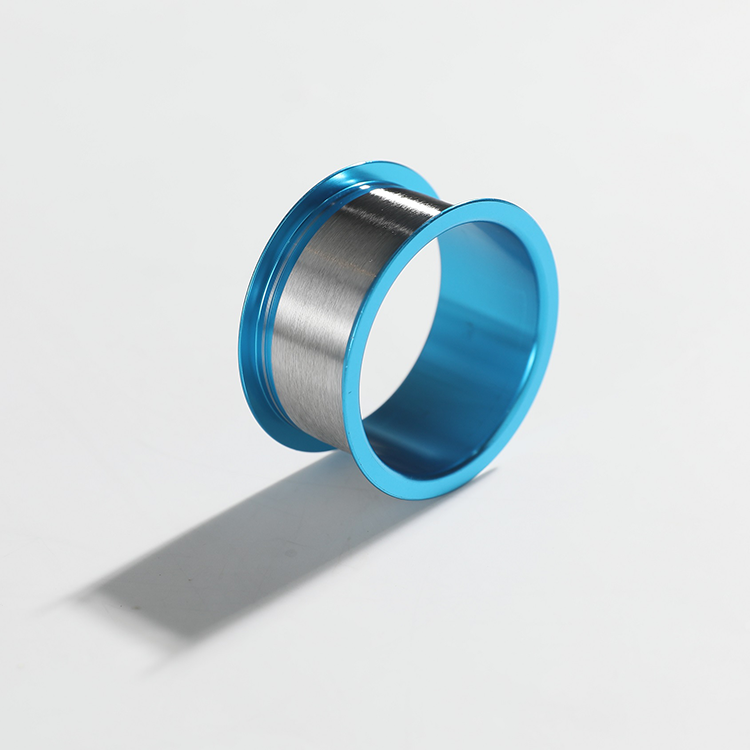

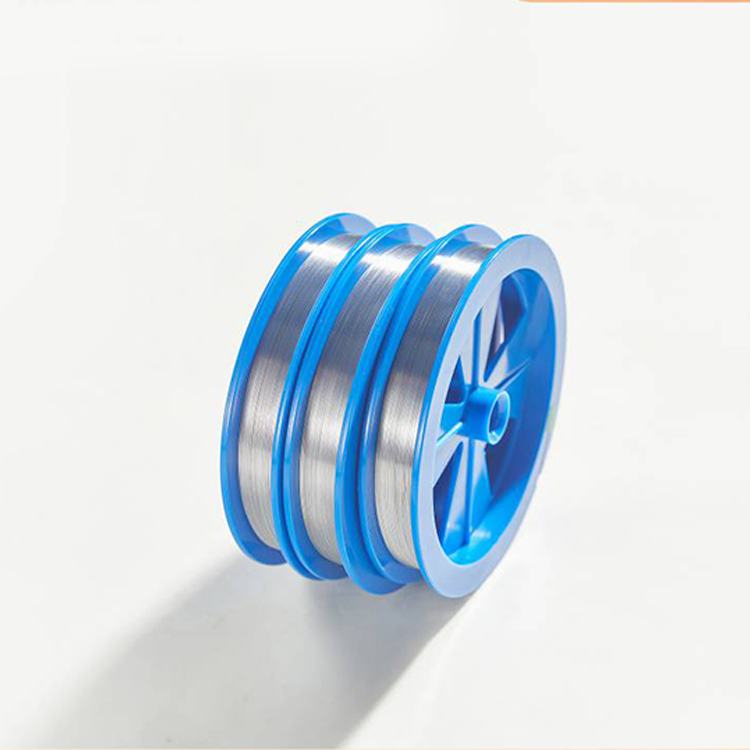

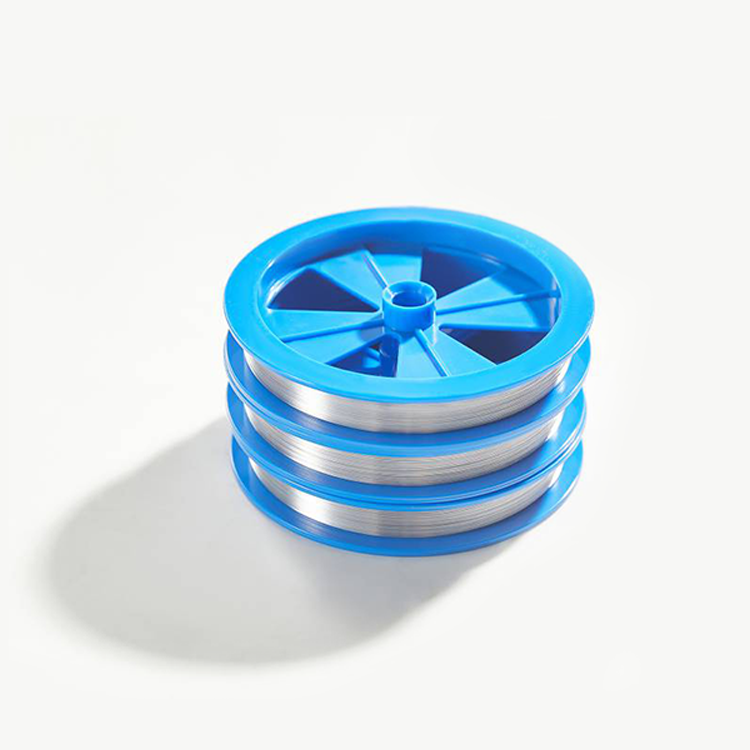

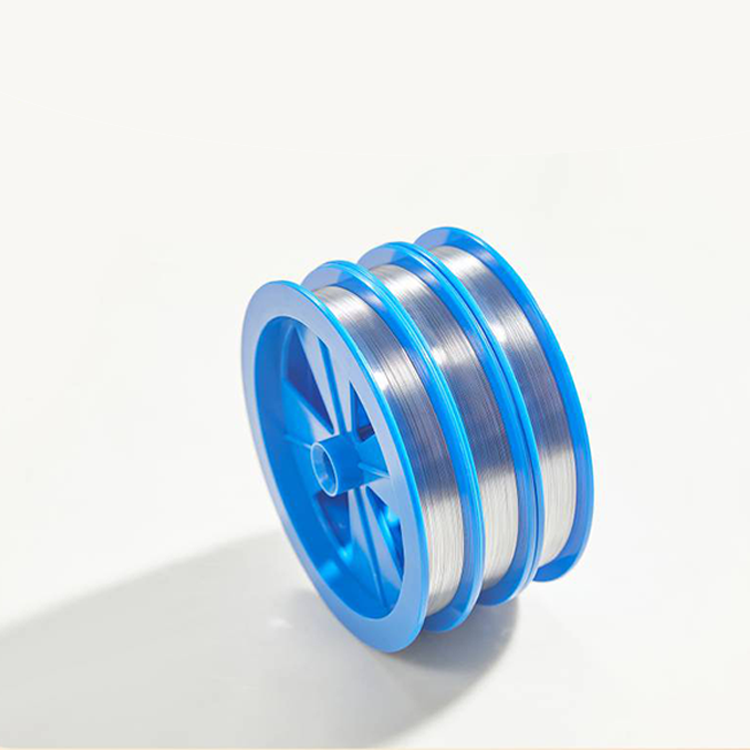

Alumīnija stieple

Piespiedu alumīnija stieple ir sava veida metāla stieple, ko izmanto elektronisko iepakojumu jomā, lai panāktu savstarpēju savienojumu starp mikroshēmu un iepakojumu. Ar tādām enerģijām kā spiediena, sildīšanas un ultraskaņas viļņi, un, izmantojot savienošanas metodi, kaļķakmens elektrodu savienošanas spilveni ir savienoti ar elektroniskā iepakojuma ieejas / izejas vadiem vai metāla vadu savienošanas spilveni uz substrāta.

Sastāvdaļas klasifikācija: Tas galvenokārt ietver tīru alumīnija stieni, alumīnija-silikona stieni, alumīnija-magnija stieni utt. Lai samazinātu iepakojuma materiāla koroziju uz svina stieni, dažreiz tiek pievienots Ni elementa pēdas daudzums.

Vadu diametra klasifikācija: To var iedalīt plānā alumīnija stieples un bieza alumīnija stieples. Parasti alumīnija stieples ar stieples diametru zem φ50 sauc par plānu alumīnija stieples, un alumīnija stieples ar diametru, kas lielāks par φ75 vai vienāds ar φ75 sauc par biezu alumīnija stieples.

Performance raksturlielumi :

Salīdzinot ar tradicionālajiem zelta savienojuma vadiem, alumīnija savienojuma vadiem ir zemākas materiāla cenas izmaksas un acīmredzama cenu priekšrocība.

2 Laba elektriskā vadītspēja. augstas tīrības alumīnija stieple ir laba elektriskā vadītspēja un var izpildīt elektronisko ierīču elektriskās savienojuma prasības.

3 Lieliska izturība pret koroziju. tam ir laba izturība pret koroziju dažās vidēs un var nodrošināt savienojuma stabilitāti.

Pielietojuma lauki :

Jaudas pusvadītāju ierīces: piemēram, lauka efekta tranzistori (MOSFET), izolēti vārtu bipolāri tranzistori (IGBT) utt. Biezs alumīnija stiepļu savienojums ir mainstream veids, kā sasniegt augstas jaudas elektrisko veiktspējas savstarpēju savienojumu.

Wide Bandgap pusvadītāju ierīces: Tas ir arī plaši izmantots šo jauno pusvadītāju ierīču iepakojumā.

LED digitālās caurules produkti, COB virsmas gaismas avoti: to izmanto, lai panāktu savstarpējo savienojumu starp mikroshēmu un ārējiem piniem, kā arī starp mikroshēmām, un tā ir galvenā tehnoloģija šo produktu ražošanas procesā.

Saistīšanas process

Galvenā forma: Tas ir ķekars savienojums, kas parasti tiek veikts istabas temperatūrā. Izmantojot ķekars savienošanas rīku kā rīku, izmantojot ultraskaņas savienojumu, ir nepieciešami tikai tādi parametri kā ultraskaņas enerģija, spiediens un laiks, lai izveidotu metināšanas savienojumu. Alumīnija stieple tiek berzēta pret metināšanas virsmu, lai noņemtu oksīda slāni uz metināšanas virsmas un padarītu metināšanas virsmu plastmasas deformāciju, un tajā pašā laikā izkliedē viens otru, lai izveidotu labu molekulāro saiti.

Saistīšanas neveiksmes faktori: ieskaitot nepietiekamu alumīnija stiepļu tīrību vai nepiemērotu sakausējuma sastāvu, sliktu virsmas stāvokli, augstu mitrumu saistaudas darbības vidē, pārāk augstu vai pārāk zemu saistaudu temperatūru, nepietiekamu vai pārmērīgu spiedienu, strāvas un alumīnija stiepļu neatbilstību, alumīnija stiepļu bojājumus vai piesārņojumu apstrādes vai uzglabāšanas laikā, saistaudu aprīkojuma neveiksmi vai nepareizu pielāgošanu utt.

Al Wire par spēku
Veids	Mērķtiecība(um)	Brīdinājuma zudums BL(gf)	Palielinājums EL(%)	Metru garums
Alumīnija stieple	100 ± 5	50 – 100	10 - 30	500 / 2000 / 2000
	125 ± 5	60 – 120	10 - 30	500 / 2000 / 2000
	150 ± 5	100 – 200	10 - 30	500 / 2000 / 2000
	170 ± 5	140 līdz 240	10 - 30	500 / 2000 / 2000
	200 ± 7	150 līdz 250	10 - 30	500 / 2000 / 2000
